很多用戶在購買雷磁DZB-718便攜式多參數分析儀后，對儀器的操作了解不全面，現整理出操作指南，以供參考！
一、術語解釋
pH 斜率：每變化 1pH 值產生電位的變化量，通常用 mV/pH 或%表示。
pH 的 E0：又稱“零電位”，通常是指 pH 為 7 時的電位值。
pH 的一點標定：用一種 pH 緩沖溶液進行的校準。
pH 的多點標定：用兩種以上 pH 緩沖溶液進行的校準。
電極常數：又稱電導池常數，電極片的距離與面積之比。通常用 cm表示。
TDS 轉換系數：電導率與 TDS 的換算系數。
溫度系數：溫度每變化 1℃引起的電導率的變化量，通常用%/℃表示。
溶解氧濃度：在一定條件下，溶解于水中分子狀態的氧的含量。用每升水中氧氣的毫克數表示。通常記作 DO。
溶解氧飽和度：現場溶解氧濃度與相同條件下飽和溶解氧濃度的比值。
大氣壓：現場大氣壓力。用 kPa 表示。
鹽度：水中含鹽量。用 g/L 表示。
零點標定：在“無氧水”（新鮮配制的 5%亞硫酸鈉溶液）中對電極進行標定。
滿度標定：在空氣或空氣充分溶解飽和的水中對電極進行標定。
二、儀器特點

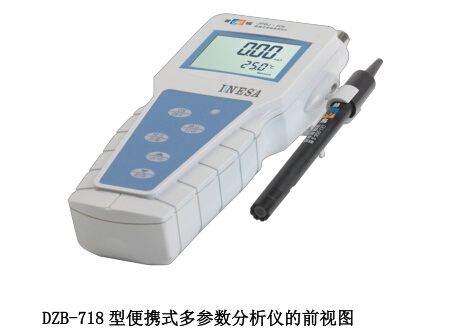

DZB-718 型便攜式多參數分析儀系列產品(以下簡稱儀器)是一臺新穎、實用的便攜式多參數分析儀器，儀器最多包含 pH/pX 測量模塊、電導測量模塊、溶解氧測量模塊和溫度測量模塊，用戶可以按照實際需要測量的參數選擇相應的系列儀器。儀器允許同時檢測相關模塊的相應參數，當然也允許用戶按實際需要選擇單獨的模塊進行測量。
儀器具有以下特點:
pH/pX測量模塊
1.儀器允許測量電位值、pH 值(或 pX 值)、離子濃度。
2.儀器允許測量多種常規的離子，儀器隨機提供了多種常用的離子模式，方便用戶的使用。用戶只要配以相應的離子復合電極后即可直接測量相應離子的濃度，測量結束后可以方便的進行各種濃度單位的轉換。
3.除了儀器提供的離子模式，如果用戶需要測量其他離子，只要用戶有相應的離子電極，用戶可以自己建立自定義離子模式，同樣可以測量其他離子。
4.儀器具有自動識別標準緩沖溶液的能力：可以選擇多種 pH標準緩沖溶液標定電極，共提供 10 種標準溶液。
5.儀器允許用戶選擇標液組，或者建立自己的標液組。
6.儀器具有一點標定、二點標定和多點標定（最多 5 點）功能。
7.儀器具有多種濃度測量模式：包括直讀濃度測量模式、標準添加測量模式、試樣添加測量模式和 GRAN 測量模式等；
8.儀器以單片微處理器為核心, 加上高精度 A／D 轉換芯片、精密級測量電極，可以有效保證儀器的測量精度，電位有效分辨率達到 0.01mV。
電導測量模塊
1.儀器允許測量電導率、電阻率、總固態溶解物（TDS）以及鹽度值。
2.儀器在全量程范圍內，具有自動溫度補償、自動校準、自動量程、自動頻率切換等功能。
3.儀器具有標定功能，用戶可以標定電極常數或 TDS 轉換系數。
4.支持兩點校正。
溶解氧測量模塊
1.儀器可進行溶解氧濃度、溶解氧飽和度、電極電流的測量。
2.儀器具有自動溫度補償功能。
3.儀器具有標定功能，可進行零氧、滿度、氣壓校準和鹽度校準。
儀器的其他特點
1.儀器采用點陣式液晶，顯示清晰，外形美觀。采用中文設計，具有良好的人機界面，操作方便。
2.除離子濃度外，儀器允許同時測量?jī)x器支持的離子模塊、電導模塊、溶解氧模塊以及溫度模塊所有的參數。當然，也允許用戶選擇測量所需的參數。
3.儀器支持 GLP 規范：
a) 儀器要求設置操作者編號，并記錄所有操作者的過程；
b) 儀器記錄并允許打印標定數據。
c) 儀器支持存貯符合 GLP 規范的 pH 測量數據、電導測量數據、TDS 測量數據、鹽度測量數據、溶解氧測量數據各200 套；儀器允許存貯 6 種離子的測量值，包括相應的pX 值和離子濃度值各 100 套。
4.儀器允許查閱、打印、刪除測量數據。
5.儀器允許查閱、打印當前測量模式下的使用參數和上一次的標定數據。
6.儀器共有三種測量模式：連續測量模式、定時測量模式和平衡測量模式，可以滿足用戶的不同測量需要。
7.儀器具有 USB 接口，配合專用的通信軟件，可以實現與 PC
的連接。
8.儀器具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情況下，儀器內部貯存的測量數據、標定數據以及設置的參數不會丟失。
9.儀器采用低功耗設計，具有欠壓檢測、自動關機、背光控制以及測量模塊電源智能管理等電源管理功能技術，大大延長了電池的使用壽命。
10. 儀器帶有背光設計，可以在陰暗的環境下使用。
11. 儀器機箱防護等級為 IP65，防水防塵，適用于野外作業。
12. 儀器采用新型材料 PC 面板，可靠性好
三、儀器主要技術性能
1.系列產品的級別見下表：
2.系列產品測量范圍以及分辨率
3.電子單元基本誤差
a)pH/pX: ±0.002pH/pX(DZB-718 系列);
b)mV: ±0.03％(FS)(DZB-718 系列);
c)離子濃度: ±0.5%；
d)電導率： ±0.5％(FS) (DZB-718 系列);
e)TDS：±0.5％(FS) (DZB-718 系列);
f)鹽度： ±0.1% (DZB-718 系列);
g)溶解氧：±0.10mg/L；
h)溶解氧飽和度：±2.0%；
i)溫度: ±0.2℃。
4.輸入阻抗: 大于 3×1012Ω。
5.輸出方式: 點陣式液晶顯示屏；USB 接口。
6.儀器正常工作條件
a)環境溫度: (0～40)℃；
b)相對濕度: 不大于 85％；
c)供電電源：四節堿性 AA 電池；
d)周圍無影響性能的振動存在；
e)周圍空氣中無腐蝕性的氣體存在；
f)周圍除地磁場外無其他影響性能的電磁場干擾。
7.外形尺寸，長×寬×高, mm：210×100×45。
8.重量, kg：約 0.5kg。
四、儀器界面及操作盤
操作鍵盤
儀器操作鍵盤由按鍵和顯示屏組成。顯示屏可顯示DZB-718 型便攜式多參數分析儀上目前正在執行的活動和工作狀態。
按鍵功能介紹

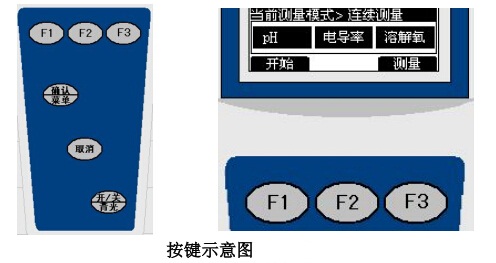

本儀器共有 6 個按鍵，分別為 F1 鍵、F2 鍵、F3 鍵、確認/菜單鍵、取消鍵、開/關/背光鍵等。
其中：
1.F1 鍵/F2 鍵/F3 鍵：它們的功能含義是不固定的，對于每一個具體的功能模塊，它們實際的功能含義對應于按鍵上方位置儀器的提示。比如，在儀器的起始狀態，如圖，儀器顯示屏下方顯示“開始”、“”、“測量”，即表示此時 F1 鍵對應于“開始”，按此鍵可以打開起始狀態下的許多功能，包括設置測量模式、查閱測量參數、查閱存貯數據等等；F2 鍵上方為空白，表示此時 F2 功能鍵無效；F3 鍵對應于“測量”，此時按 F3 功能鍵即可開始測量。
2.確認/菜單鍵：本鍵為雙功能鍵，在不同的具體功能模塊里面有不同的作用。通常以確認作為第一功能，菜單作為第二功能。
3.取消鍵：退出測量狀態或者放棄當前設置等。
4.開/關/背光鍵：儀器的開關機和背光控制鍵。在關機狀態下，按一下此鍵可以打開儀器，用戶就可以正常操作儀器；開機后，按一下此鍵可以打開背光，重復按一下可關閉背光；操作完畢，長按此鍵4 秒以上即關閉儀器，儀器自動斷電。
本機具有自動關機功能，如果用戶在設定的時間內沒有任何按鍵操作，儀器也會自動關機（將自動關機時間設置為零可關閉此功能）。本機具有背光時間自動控制功能，用戶可以自己設定背光時間，設置為零可關閉此功能，背光始終打開，需要用戶手動關閉。
本儀器使用了電源管理技術，背光打開時，會多消耗 10mA 左右的電流，為節省功耗，建議用戶盡量少使用背光。打開背光查看數據后，盡量馬上手動關閉背光，或者將背光時間值設置得小一些也可。
本儀器是便攜式儀器，既要美觀、漂亮，又要實用、方便。為此，本儀器將按鍵減少到 6 個，同時，精心設計操作界面，盡量在使用上減少用戶的按鍵次數，有效保證用戶快速方便地使用儀器。
五、使用方法
多參數分析儀包含多個測量模塊，支持離子測量模塊、電導測量模塊、溶解氧測量模塊、溫度測量模塊等。支持測量 pH、pX、電位、離子濃度、電導率、電阻率、TDS、鹽度值、溶解氧、飽和度、溫度等參數。除離子濃度外，儀器支持同時測量所有的參數。儀器允許同
時測量所有模塊的參數，也允許單獨測量某個模塊的測量參數。儀器可以自動按照用戶選擇的測量參數配置相應的功能，比如用戶的當前測量參數只有電導率(或 TDS、鹽度)，沒有選擇其他的測量參數，則儀器只有電導測量功能，多參數儀相當于電導率儀，同理也然。使用多參數分析儀測量相應參數需要進行以下幾個主要步驟。它們是：
1. 基本功能設置
2. 選擇測量參數和測量模式
3. 查閱上次標定數據
4. 按照測量需要重新標定電極
5. 開始測量
此過程期間，會顯示來自 DZB-718 型多參數分析儀的狀態消息，而且可以通過操作鍵盤相對應的按鍵更改用戶的參數設置。多參數分析儀由電子單元和電極系統組成，電極系統由 pH 復合電極、（或者離子選擇電極）、電導電極、溶解氧電極、溫度電極構成（以實際的裝箱單為準）。
六、操作基本知識
1、啟動 DZB-718 型便攜式多參數分析儀。
2、起始狀態下的設置功能。
設置測量模式
a)連續測量模式b)定時測量模式c)平衡測量模式
設置離子模式
設置系統時間
設置手動溫度
設置平衡條件
系統設置
設置對比度
儀器的查閱功能：
1.查閱 pH 測量參數
2.查閱 pX 測量參數
3.查閱電導測量參數
4.查閱 TDS 測量參數
5.查閱溶解氧測量參數
6.查閱存貯數據
7.數據貯存功能
8.數據刪除功能
9.數據輸出功能
儀器離子模塊功能：
1.pH 測量
a)校正零點電位b)設置標液組c)pH 電極準備d)pH 電極標定e)設置 mV 分辨率f)設置 pX 分辨率g)電位的測量方法
2.pX 測量
a)pX 電極標定
b)離子濃度測量
（1）直讀濃度模式（2）標準添加模式（3）試樣添加模式（4）GRAN 測量模式
儀器電導模塊功能：
1.電導率的測量方法
a)電導電極準備b)設置電導常數c)設置溫度補償系數d)電導常數標定e)電導率測量
2.電阻率的測量方法
3.TDS 測量，標定 TDS 轉換系數
4.鹽度測量
溶解氧模塊的操作：
1.溶解氧測量參數的設置
a)設置溶解氧大氣壓值b)設置溶解氧鹽度值
2.溶解氧電極的準備
3.溶解氧電極標定
a)零氧標定b)滿度標定
4.溶解氧的測量方法
a)飽和度的測量方法b)電極電流值測量
3、關閉 DZB-718 型便攜式多參數分析儀。
