一、概述
化學需氧量(Chemical Oxygen Demand，簡稱COD)是在一定條件下，用強氧化劑處理水樣時所消
耗氧化劑的量，結果一般以氧的量來表示(以mg/L計)，反映了水受還原性物質污染的程度。通常情況下，還原
性物質主要是有機物，因此，化學需氧量也是作為有機物相對含量的指標之一。
化學需氧量測定方法通常是重鉻酸鉀法或高錳酸鉀法。歐美多采用重鉻酸鉀法，日本則廣泛采用高錳酸
鉀法，我國根據自己的國情規定了用重鉻酸鉀法測定化學需氧量。
COD-571型化學需氧量分析儀是采用比色法測定化學需氧量的實驗室儀器。參照了我國有關化學需氧量
的測定方法，我們專門設計了與分析儀配套的消解裝置，可同時進行21個樣品加熱回流儀器，具有體積小，
操作方便，節約大量水、電及試劑，減少二次污染等優點,主要適用于焦化、造紙、石化、印染、皮毛、制革、
制藥、試劑、食品加工等工業廢水中化學需氧量的測定。
1.1 儀器的主要特點
采用單片機技術，中文菜單顯示操作簡單明了。
COD分析儀可直接讀取COD結果，無需滴定等其它方法進行分析。
采用PP40打印機，可將結果打印輸出。
1.2 儀器的正常工作條件
環境溫度：(5～35)℃；
相對濕度：不大于85％；
供電電源：AC(220±22)V，頻率(50±0.5)Hz；
周圍空氣中無腐蝕性的氣體存在；
周圍無影響性能的振動存在；
周圍除地磁場外無其它影響性能的電磁場干擾。
1.3安全
警告：為防止觸電，必須確保本儀器有良好的接地，有條件的可安裝漏電保護裝置。
危險：專用試劑內含有濃硫酸及有害的化學物質，使用時應避免濺到身體及其他物體上，以免傷害及損壞。
分析結束后應集中收集，妥善處理。
二、結構特征
2.1 儀器的外形圖

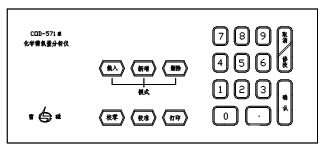

2.2儀器的操作面板圖
鍵盤功能介紹：
A.“載入”鍵------載入各種分析的程序
B.“新增”鍵------用戶可編制自己的分析程序
C.“刪除”鍵------刪除自己編制的分析程序
D.“校零”鍵------校正儀器的零點
E.“校準”鍵------校準儀器的滿度
F.“打印”鍵------打印各種參數及測量結果
G.“修改/取消”鍵------修改錯誤的數據或操作
H.“確認”鍵------確認所輸入的數據及命令

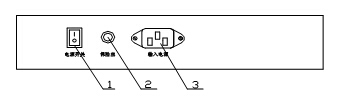

2.3 儀器的后視圖
1. 電源開關
“I”表示開啟，“O”表示關閉。
2.保險絲
專用(0.5A，φ5×20)保險絲，調換時不可隨意更換規格。
3. 電源插座
220V專用電源插座，應使用本廠配置的國際通用電源線，不可隨意更換。
2.4 儀器的側面圖
注：打印機只能用PP40打印機。
三、技術特性
測量范圍：(0～1500)mg/L。
儀器基本誤差：
(0～150)mg/L：±8％讀數±1 mg/L
(150～1500)mg/L：±8％讀數。
儀器的重復性誤差：3％讀數。
儀器的穩定性誤差：±2％(讀數)/15min。
四、尺寸、重量
儀器的外形尺寸，長×寬×高：270mm×280mm×125mm；
儀器的重量：約2kg。
五、開箱及檢查
把分析儀小心取出后，檢查儀器型號是否有誤，仔細查看儀器是否有損壞，附件是否缺少，若有問題請立刻與
經銷商或本廠聯系。
分析儀隨機附下列物品（若有改動另行通知，請以裝箱單為準）。
國際通用電源線1根
說明書1份
合格證1份
裝箱單1份
附件盒一個包括以下物品：
保險絲(0.5A，φ5×20)2只
鹵鎢燈(6V 6W)1只
620nm濾光片1片
420nm濾光片1片
721型比色皿4只
六、安裝
儀器應在干燥、無腐蝕性氣體的環境中使用，應避免高溫及蒸汽。
儀器應放置在有足夠承受力的水平面上。
應確保本儀器有良好的接地，以防觸電。
儀器放置應平穩，使用時周圍應無振動存在，否則會影響儀器測量精度。
不得在儀器周圍放置汽油、酒精等易燃物品，以防發生火災。
七、使用步驟
7.1反應管預處理及密封圈和隔膜裝配
第1次使用反應管及管蓋(管蓋內已裝好密封圈和隔膜，若無，應裝配好)，先用去離子水清洗干凈，并在110℃
下用烘箱烘干備用。
密封圈和隔膜裝配：取出密封圈裝入管蓋內，密封圈應平整，再裝上隔膜即可，裝配時最好戴橡膠手套。
7.2樣品準備工作
取出干凈干燥的反應管，移入2 ml樣品，廢水中含有氯離子時，預先加入0.05g硫酸汞。
根據不同的樣品移入3ml不同的專用氧化劑(詳見附錄二)。
旋緊蓋子(檢測管蓋內的密封圈和隔膜應完好，否則更換)，反復顛倒反應管幾次，使試劑和樣品充分混合，待
用。
重復1~3步驟，用重蒸餾水(制備見附錄三)代替樣品，作零點校準；用150mg/L或1500 mg/L COD標準溶液，
作滿度校準(配制見附錄一)。
不同濃度的樣品選用不同的專用試劑及測量方法，具體見表1。
表一
樣品濃度值 mg/L | 專用試劑 | 滿度校準濃度值mg/L | 測量濾光片 nm | 儀器模式 NO. |
0~150 | B | 150 | 420 | 1 |
150~1500 | A | 1500 | 620 | 0 |
1500以上 | A | 1500 | 620 | 0 |
注意：對COD濃度為1500 mg/L以上的樣品，應預先采取以下方法中的一種進行處理。方法1：減少樣品的取樣
量，其余用重蒸餾水補足至2ml。方法2：樣品預先用重蒸餾水稀釋到COD濃度為1500 mg/L以下，再取樣2ml。
根據稀釋的倍數計算結果。
7.3 消解操作步驟
1 接好電源線，打開電源開關
2 按“時間”鍵，再按“▲” 鍵或按“▼”鍵，使時間顯示窗的數值為所需設
定值，并按“確認”鍵確認設定值。
3 按“溫度”鍵，再按“▲” 鍵或按“▼”鍵，使溫度顯示窗的數值為所需設
定值，并按“確認”鍵確認設定值。此時，消解裝置開始加熱，當溫度升至設
定值時，儀器發出“嘟、嘟”的報警聲。
4 在消解孔放入所需消解的試管，蓋上保護罩。按“消解”鍵，儀器進入消解狀
態并計時，當時間顯示窗顯示為零時，消解結束，儀器發出“嘟、嘟”的報警
聲。關閉電源開關，等待約20min，等反應管溫度低于120℃后，取出反應管
顛倒幾次，自然冷卻至室溫。
注：用戶在使用時，如需退出消解狀態，可按“終止”鍵。
7.4 測量準備
1.COD-571型化學需氧量分析儀開機預熱1h。
2.把反應結束后的樣品或標準樣品倒入比色皿中，用鏡頭紙擦干凈比色皿四周，
試劑含濃硫酸在操作時應小心謹慎，以免灼傷身體或損壞儀器。
3.把比色皿放入儀器進行測量，見圖5，詳細操作見7.4或7.5節。
7.5低濃度COD的測量(0~150mg/L)COD
操 作 | 儀 器 顯 示 |
1打開儀器的蓋子，放置好420nm濾光片，儀器接入電網(電源應有良好的接地)，開機 | 載入 新增 刪除 按確認鍵繼續 |
2預熱1小時后，按“載入”鍵，再按“確認”鍵 | 載入 新增 刪除 確認嗎？ |
3按“確認”鍵 | NO：0 按確認鍵繼續 |
4按“1”鍵，再按“確認”鍵 | NO：1 確認嗎？ |
5按“確認”鍵，稍待 | 需校準嗎？ |
6按“確認”鍵，儀器進行滿度校準 (若儀器不需重新校準，按“取消”鍵，儀器直接接入第9步零點校正) | 放入校準標樣后 按校準鍵！ |
7按“校準”鍵 | 標樣毫伏值為： ×××.×mV 按確認鍵繼續 |
8放入150mg/LCOD濃度的標準樣品后，待電位穩定后，按“確認”鍵 | 需校零嗎？ |
9按“確認”鍵，儀器進行零點校準 (若儀器不需重新校準，按“取消”鍵，儀器直接接入第12步) | 放入校零標樣后 按校零鍵！ |
10按“校零”鍵 | 標樣毫伏值為： ×××.×mV 按確認鍵繼續 |
11放入0mg/LCOD濃度的標準樣品后，待電位穩定后，按“確認”鍵 | 放入樣品后 按確認鍵開始測量 |
12按“確認”鍵，放入各個樣品的比色皿，待穩定后，記錄各測量值，測量結束后，按“取消”鍵，回到開機狀態。 | 樣品濃度值為： ××× mg/l 按取消鍵終止 |
7.6 高濃度COD的測量(150~1500mg/L)COD
操 作 | 儀器顯示 |
1打開儀器的蓋子，放置好620nm濾光片儀器接入電網(電源應有良好的接地)，開機 | 載入 新增 刪除 按確認鍵繼續 |
2預熱1h后，按“載入”鍵，再按“確認”鍵 | 載入 新增 刪除 確認嗎？ |
3按“確認”鍵 | NO：0 按確認鍵繼續 |
4按“0”鍵，再按“確認”鍵 | NO：0 確認嗎？ |
5按“確認”鍵，稍待 | 需校準嗎？ |
6按“確認”鍵，儀器進行滿度校準 (若儀器不需重新校準，按“取消”鍵，儀器直接接入第9步零點校準) | 放入校準標樣后 按校準鍵！ |
7按“校準”鍵 | 標樣毫伏值為： ×××.×mV 按確認鍵繼續 |
8放入1500mg/LCOD濃度的標準樣品后，待電位穩定后，按“確認”鍵 | 需校零嗎？ |
9按“確認”鍵，儀器進行零點校準 (若儀器不需重新校準，按“取消”鍵，儀器直接接入第12步) | 放入校零標樣后 按校零鍵！ |
10按“校零”鍵 | 標樣毫伏值為： ×××.×mV 按確認鍵繼續 |
11放入0mg/LCOD濃度的標準樣品后，待電位穩定后，按“確認”鍵 | 放入樣品后 按確認鍵開始測量 |
12按“確認”鍵，放入各個樣品的比色皿，待穩定后，記錄各測量值，測量結束后，按“取消”鍵，回到開機狀態。 | 樣品濃度值為： ×××× mg/l 按取消鍵終止 |
7.7廢液處理
1.專用試劑內含有濃硫酸及六價鉻，分析結束后應集中收集。
2.廢液混合液濃度若較高應稀釋到1％以后再進行還原。
3.廢液處理應在通風櫥內進行操作。
4.用亞硫酸氫鈉中和、還原，使六價鉻還原為三價鉻，硫酸充分中和完全。
5.用氫氧化物共沉淀法或硫化物共沉淀法處理。
6.用過濾或傾析法將沉淀分離。
7.檢查濾液中不含重金屬離子后再排放。
7.8測量結束工作
1. 測量結束后，反應管及管蓋使用完畢后，應及時先用去離子水清洗干凈(試劑
里含有銀離子，直接用自來水洗會產生沉淀)，并在110℃下用烘箱烘干備用。
2. 管蓋內的密封圈和隔膜若已損壞應及時更換。
3. 比色皿用去離子水清洗干凈，自然晾干。
4. 用濾紙或干凈的軟布擦干凈儀器，蓋好儀器的上蓋。
八、儀器的日常維護
1.為確保儀器的正常穩定工作，在電壓波動較大的地方，建議用戶使用220V穩壓器，接地應良好。
2.儀器應在預熱一小時后進行試驗，并每隔一刻鐘應重新進行滿度的校準，防止儀器的漂移產生測量的誤差。
3.儀器應放置在堅固平穩的工作臺上，防止振動對儀器測量的影響。
4.濾光片應避免沾污及積灰，清潔濾光片時，不可用硬物以免劃傷，只能用清潔的鏡頭紙或麂皮輕輕揩拭。污汁較大時用脫脂棉花蘸少許乙醚—乙醇混合劑(1：1)進行清潔處理。
5.儀器不可受到陽光的照射，周圍應無發熱體存在。
6.在更換濾光片后，應再穩定半小時后進行校零及滿度校準。
7.試劑含濃硫酸在操作時應小心謹慎，以免灼傷或損壞儀器。
8.反應管及管蓋使用完畢后，應及時先用去離子水清洗干凈(試劑里含有銀離子，直接用自來水洗會產生沉淀)，并在110℃下用烘箱烘干備用。
