ZD-2型自動電位滴定儀適用于多種電位滴定，廣泛應用于科研、教學、化工、環保等許多領域。
一、儀器的前面板
儀器的前面板示意圖見圖1。顯示器為240×128點陣的圖形點陣液晶。儀器共有20個按鍵，其中9個為復用鍵。各按鍵的基本功能如下：
“開始”：開始滴定。
“退出”：終止滴定，進入測量狀態。
“pH /mV”：選擇pH 或電位（mV）的測量或滴定。按此鍵則輪流切換兩種狀態。在設置“終點”和“預控點”前應先確定pH 或mV狀態。
“終點”：設置終點電位或pH值。
“預控點”：設置預控點電位或pH值，其大小取決于化學反應的性質，即滴定突躍的大小。一般氧化還原滴定、強酸強堿中和滴定和沉淀滴定可選擇預控點值小一些；弱酸強堿、強酸弱堿可選擇中間預控點值；而弱酸弱堿滴定需選擇大預控點值。
“延時”：設置到達滴定終點與停止滴定之間的延遲時間。因化學反應需要一定的時間，當儀器測到終點電位或終點pH 值，關閉電磁閥后，可能電位或pH 值會有反復，所以在剛測到終點電位或終點pH 值時不宜立即終止滴定，應延遲一段時間，若有反復則繼續滴定，直到電位或pH 值不再有反復后再終止滴定。有效范圍是“０～２００”秒，若輸入一個大于２００的數字，則顯示ＸＸＸ，表示一直不自動終止滴定。
“1 /自動”：在數字輸入狀態，為數字鍵“1”；在測量狀態，表示準備自動滴定。
“2 /打印”：在數字輸入狀態，為數字鍵“2”；在測量狀態，打印上次滴定過程的電位或pH值，每滴一次保存一個數據，最多100個。
“3 /溫度”：在數字輸入狀態，為數字鍵“3”；在測量狀態，輸入當前溶液溫度。
“4 /快滴”：在數字輸入狀態，為數字鍵“4”；在測量狀態，表示準備控制滴定（快速）。
“5 /查閱”：在數字輸入狀態，為數字鍵“5”；在測量狀態，查閱上次滴定過程的電位或pH值，每滴一次保存一個數據，最多100個。
“6”：為數字鍵“6”。
“7 /慢滴”：在數字輸入狀態，為數字鍵“7”；在測量狀態，表示準備控制滴定（慢速）。
“8 /▲”：在數字輸入狀態，為數字鍵“8”；在查閱數據時向上翻頁。
“9”：為數字鍵“9”。
“. /連續”：在數字輸入狀態，為小數點鍵；在測量狀態，按住此鍵，電磁閥打開，溶液將從滴定管中滴下。放開按鍵，電磁閥立即關閉。
“0 /▼”：在數字輸入狀態，為數字鍵“0”；在查閱數據時向下翻頁。
“－/標定”：在數字輸入狀態，為負號鍵；在測量狀態，表示準備進行pH標定，液晶右下角顯示“標定”。在標定第一種溶液時，等電位顯示穩定后，若只需一點標定，則按“確認”鍵完成標定；若需二點標定，則不按“確認”鍵，而是再按“－/標定”鍵，液晶右下角顯示“斜率”，表示要進行二點標定中的第二種溶液的標定，等電位顯示穩定后，按“確認”鍵完成二點標定。
“確認”：數字輸入完畢或動作完成。
“取消”：取消數字輸入。

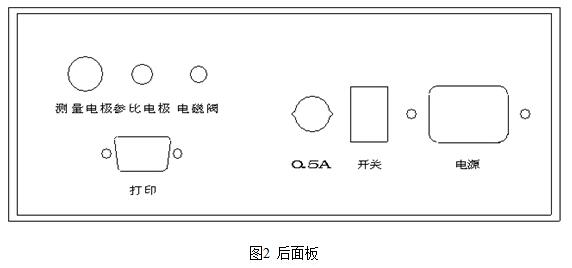

二、儀器的后面板
電源：交流220v電源插座。
開關：電源開關。
0.5A：0.5A保險絲座。
電磁閥：電磁閥接口，Φ3.5話筒插座。
參比電極：參比電極接線柱。
測量電極：測量電極插座，Q9型。
打印：DB9插座，接TPuP16打印機。
三、 滴定裝置
1 滴定裝置的安裝

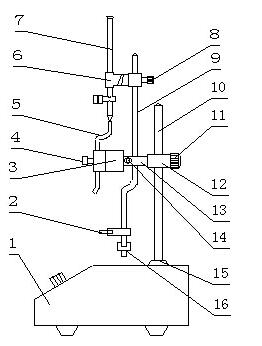

滴定裝置安裝在JB－1A攪拌器上。安裝步驟如下：
1)JB-1A型攪拌器 2)電極夾 3)電磁閥 4)電磁閥螺絲 5)橡皮管 6)滴管夾
7)滴定管 8)滴管夾固定螺絲 9)彎式滴管架(二) 10)管狀滴管架(一)
11)螺帽 12)夾套 13)夾芯 14)支頭螺釘 15)安裝螺紋 16)緊圈
（1) 將序號10的滴管架(一)旋在攪拌器的安裝螺紋(15)上；
（2) 將夾芯(13)、夾套(12)的孔對齊，穿過序號10的滴管架(一)，調節到合適位置，旋緊螺帽(11)固定之；
（3) 將電磁閥(3)末端插入夾芯(13)，旋緊支頭螺釘(14)固定之；
（4) 將滴管夾(6)安裝在序號9的滴管架(二)上，調節至合適位置，旋緊滴管架固定螺絲(8)固定之；
（5) 將滴定管(7)夾在滴管架(6)上，將電磁閥上方的橡皮管套入滴定管(7)末端;
（6) 將電極夾(2)安裝在序號9滴管架(二)的下端。裝上電極及毛細管，將電磁閥下方的橡皮管套入毛細管。
2 電極夾的使用

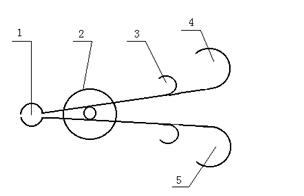

電極及毛細管的安裝見圖。
1) 電極桿夾口 2) 彈簧圈 3) 滴液管(玻璃毛細管)夾口
4) 玻璃(pH、pNa)電極夾口 5) 甘汞(參比)電極夾口
3 電磁閥的使用

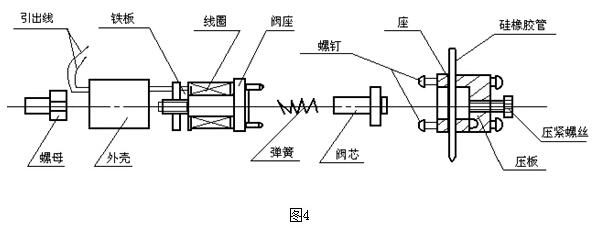

電磁閥的結構見圖。
使用前應調節壓緊螺絲(4)，使電磁閥斷電時，無滴液滴下；電磁閥開啟時，滴液滴下，并調節合適的流量。
更換硅橡膠管時，先將圖4中螺母擰下，將底座抽出。然后將底座上兩個螺絲擰下，放松壓緊螺絲，即可更換。
